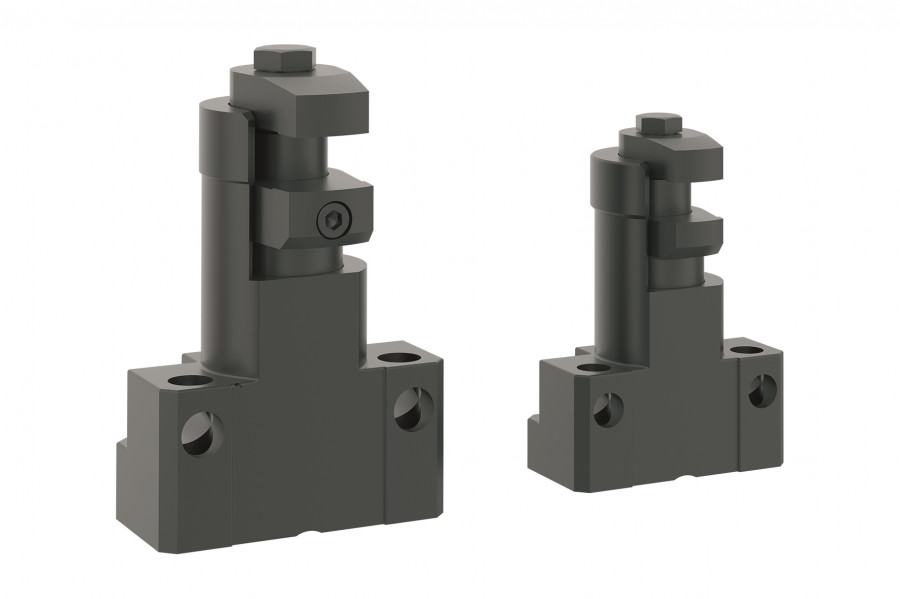

norelem presenta sus nuevos dispositivos de sujeción flotante compactos

norelem ha lanzado un nuevo dispositivo de sujeción flotante muy compacto con el que amplía su gama para la sujeción y el apoyo de componentes en puntos de sujeción súperdeterminados. Este modelo está disponible en dos versiones. La mordaza de sujeción estándar puede modificarse o sustituirse en función de la aplicación.

Las mordazas de sujeción de los dispositivos de sujeción flotante mantienen la pieza de trabajo en su posición mediante la fuerza de un muelle, con cierta flexibilidad, sosteniéndola al mismo tiempo; por eso los dispositivos de sujeción flotante se utilizan con componentes de paredes finas sensibles a la flexión. También evitan las vibraciones y desviaciones durante el mecanizado, lo que las hace adecuadas para piezas brutas con aletas o piezas con formas complejas o irregulares. La fijación flotante de la pieza permite la libertad de movimiento necesaria para el mecanizado y ofrece resultados precisos cuando se trabaja con piezas delicadas, minimizando a la vez los errores de sujeción.

Versiones

Los nuevos dispositivos están disponibles en dos versiones: la forma A, que tiene mordazas de sujeción fijas, y la forma B que ofrece la opción de cambiar las mordazas de sujeción. La forma A está diseñada para generar fuerzas de carga y sujeción de hasta 5000 N, la forma B puede alcanzar fuerzas de carga y sujeción de hasta 8000 N. En ambas versiones, el cuerpo principal es de acero nitrocarburizado y los topes finales son de aluminio anodizado negro.

Cierre

El dispositivo de sujeción flotante puede cerrarse mediante un único elemento de accionamiento para fijar el componente y bloquear después el cuerpo principal en la posición correcta. En el primer paso, el dispositivo de sujeción flotante se presiona hacia abajo para que quede debajo de la pieza de trabajo. En el segundo paso, las mordazas del dispositivo de sujeción flotante giran hasta su posición. A continuación, la mordaza inferior del dispositivo de sujeción flotante debe estar en contacto con la parte inferior de la pieza de trabajo. En el siguiente paso, se fija la posición del dispositivo de sujeción flotante apretando la tuerca hexagonal. Es importante apretar la tuerca entre el par de apriete mínimo y máximo. Ahora la pieza está sujeta y apoyada.
