Servidor OPC UA integrado para unidades de control antiguas

La industria y los servicios públicos llevan tiempo modernizándose y cambiando a sistemas de control mas modernos con las posibilidades de interconexión, recopilación de datos y control transversal que demandan la economía.

En el establecimiento de líneas de producción y plantas de tratamiento nuevas se introducen controladores que cumplen con estos requisitos. No obstante, gran parte del aparato de producción consta de sistemas con 10-30 años de antigüedad. La sustitución de éstos implica grandes inversiones en ingeniería, material, por no mencionar las paradas de producción. Para prolongar la vida de estos sistemas antiguos y para poder planear nuevas iniciativas de sustitución hay que conocer los procesos actuales y sus debilidades mas a fondo.

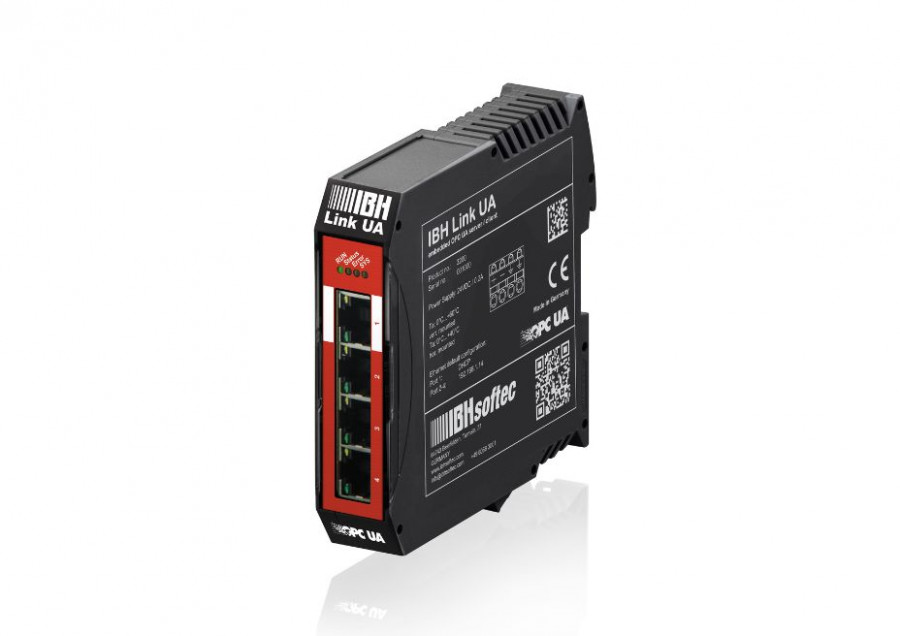

IBHSoftec ha desarrollado un equipo que puede ser el puente para la integración de los sistemas antiguos en un entorno de administración y optimización moderno. El equipo IBH Link UA es el perfecto enlace para cubrir las necesidades de seguridad, concentración de datos y adaptación a diferentes entornos de producción. El dispositivo conecta dos niveles en una planta:

• El nivel de producción que consta de controladores, PLCs, sistema de control numérico, etc.

• El nivel administrativo que consta de sistemas de optimización, registro de datos etc.


El nivel de producción se integra en el IBH Link UA mediante Ethernet y una conexión serie (implementada mediante un puerto USB).


Nivel de producción:


En este nivel se puede comunicar con:

• Autómatas S5© de Siemens a traves de una pasarela IBH Link S5++

• Autómatas S7-300/400© con puerto MPI o DP de Siemens a través de la pasarela IBH Link S7

• Autómatas S7-300/400© con puerto Ethernet de Siemens

• Autómatas S7-1200/1500© de Siemens

• Autómatas Logo!© con puerto Ethernet de Siemens

• Controladores numéricos SINUMERIK 840D/840D y ONE

• Autómatas Mitsubishi MELSEC IQR, FX5, QnA y serie L

• Autómatas Rockwell Controllogix y Compactlogix

• Analizadores de red con ModbusTCP o ModbusRTU


En este nivel se puede programar:

• Intercambio de datos entre diferentes PLCs, controladores y servidores/clientes OPC UA.

• Manipulación de datos a través de las funciones de PLC internas (S7400 SoftPLC)

• Registro de datos


Nivel administrativo:


Los principales accesos al IBH Link UA desde el nivel administrativo son con la unidad como servidor OPC UA y como cliente (broker) MQTT. Cada tipo de comunicación tiene sus ventajas, la elección depende sobre todo de las condiciones de integración en el entorno informático de la instalación. También la cantidad de datos a tratar y el ancho de banda disponible. Si el IBH Link UA tiene que trabajar en un entorno con otros dispositivos clientes o servidores UA la elección lógica sería usar esta parte del módulo. Es capaz de funcionar como servidor y cliente simultáneamente lo que le hace ideal para coordinar las vías de comunicación en una instalación.

Por otro lado, si la función es entregar - por ejemplo - datos a un servidor lo más sencillo es el uso de MQTT. MQTT tiene mucha eficacia respeto al manejo de grandes cantidades de datos aprovechando al máximo el ancho de banda. En todos los canales están disponible varios niveles de seguridad TLS/SSL, con o sin el uso de certificados. Cabe mencionar que el IBH Link UA además de las funciones mencionadas tiene:

• Función de cliente TeamViewer

• Función cliente AnyViz

• Posibilidad de alojar módulos Python


----

Este artículo aparece publicado en el nº 555 de Automática e Instrumentación pág. 51.
