Para la simulación rápida y sencilla del porfolio de accionamientos Sinamics

Siemens presenta su nueva solución de software Sinamics DriveSim Basic

Siemens

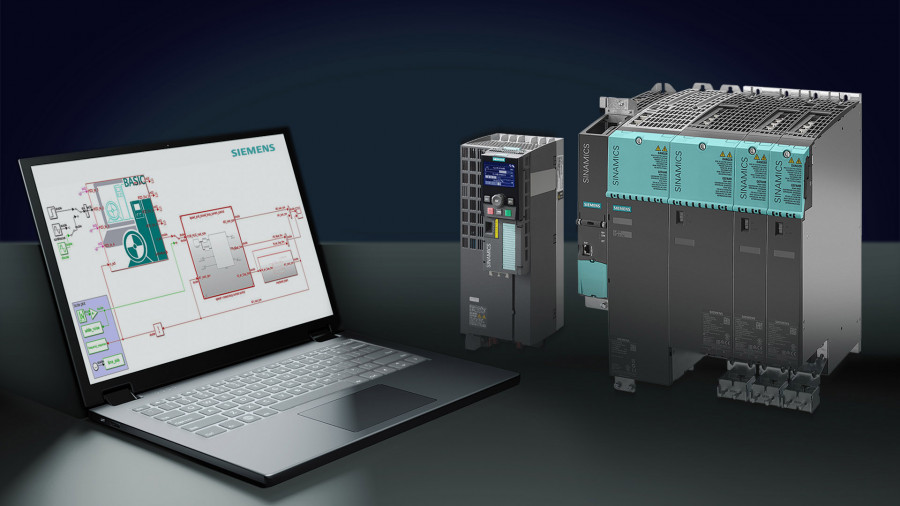

Sinamics DriveSim Basic tiende un puente entre los mundos de la simulación lógica y mecánica. FOTO: Siemens
|

Con Sinamics DriveSim Basic, Siemens presenta una nueva solución de software con la que por primera vez se pueden simular, adaptar y optimizar el porfolio de accionamientos y su comportamiento en máquinas e instalaciones. Ofrece una entrada rápida y sencilla en la simulación de la tecnología de accionamiento y permite a los fabricantes de máquinas e instalaciones acelerar su propia fase de desarrollo.


Sinamics DriveSim Basic tiende un puente entre los mundos de la simulación lógica y mecánica. La aplicación se centra en el apoyo a la simulación de la aplicación del cliente, es decir, los componentes que interactúan con el accionamiento. La simulación proporciona respuestas a las preguntas sobre el accionamiento incluso antes de que se haya realizado una selección concreta del producto. Para la puesta en marcha virtual del control PLC con telegramas Profidrive conocidos o la mecánica compleja en el eje de accionamiento virtual, el modelo proporciona una representación fiable del sistema de accionamiento con el nivel de detalle necesario.


Un posible escenario de aplicación es el acoplamiento del PLC y el modelo mecánico a través de Sinamics DriveSim Basic. Los perfiles de carga calculados se pueden introducir en TIA Selection Tool o en el Sizer y se puede realizar una selección de accionamientos. Los parámetros de accionamiento necesarios y las interfaces conocidas de la realidad están disponibles para la simulación. El usuario configura sólo la parte del accionamiento que necesita para su simulación. No es necesario realizar una puesta en marcha virtual completa del accionamiento, lo que ahorra tiempo y costes. Los modelos de Sinamics DriveSim Basic se vinculan perfectamente con la documentación existente del accionamiento y se han validado con los accionamientos reales de Sinamics utilizando los mismos vectores de prueba.


Para facilitar el manejo, Sinamics DriveSim Basic está disponible como un modelo estandarizado FMU (Functional Mockup Unit). El software ofrece el mismo archivo FMU para cada accionamiento Sinamics. Los accionamientos Sinamics S120 y G120, incluido el motor, ya pueden representarse. Otros accionamientos seguirán. Esta FMU puede importarse directamente en el programa de simulación utilizado. Sinamics DriveSim Basic es compatible con muchos programas de simulación disponibles en el mercado, como Simit, Simcenter Amesim, NX Motion o Matlab Simulink. Junto con otras soluciones virtuales de Siemens, como Simatic S7 PLCSIM Advanced o NX Mechatronics Concept Designer, se puede implementar un proceso de desarrollo consistente basado en modelos.
