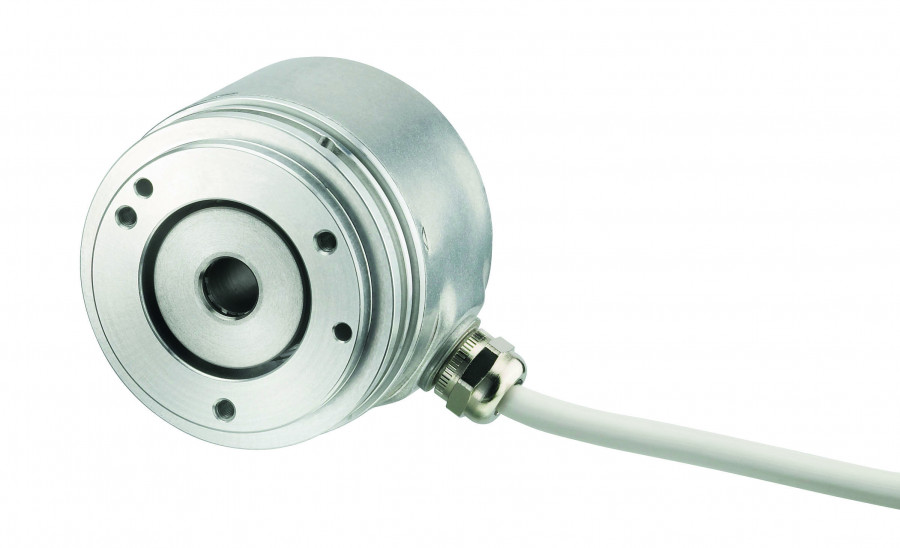

Hengstler presenta el codificador incremental RI58-H para pequeños espacios constructivos

El codificador incremental RI58-H de Hengstler con eje hueco continuo y sujeción de brida sincronizada es fácil de montar, requiere poco espacio constructivo y consigue una alta precisión gracias al acoplamiento de eje integrado.

Con su sujeción de brida sincronizada y su elemento de acoplamiento interior, el codificador incremental universal RI58-H de eje hueco de Hengstler se puede montar de forma flexible y especialmente robusta, incluso para aplicaciones adversas. El codificador es adecuado para su uso en máquinas-herramienta, ejes CNC y máquinas textiles, por ejemplo, debido a su alta resistencia a impactos [100 g = 1000 m/s² (6 ms)]. El riesgo de errores de montaje se reduce considerablemente.

Para eliminar tanto como sea posible las tolerancias de concentricidad habituales de los codificadores de eje hueco, Hengstler utiliza para el RI58-H un acoplamiento de eje integrado de doble cardán con arandela de estrella montada en el centro. Este diseño especial garantiza un desplazamiento preciso del paralelogramo y una alta precisión de la señal, lo que es determinante para las aplicaciones que requieren una alta precisión absoluta con alta resolución. Además, el montaje de la brida sincronizada permite al usuario sincronizar el punto cero de forma completamente libre.

El codificador incremental RI58-H puede utilizarse en ejes con diámetros de hasta 12 mm y dispone de un número de líneas de 1 a 5000. Los componentes individuales del codificador están soldados por láser y, por tanto, son especialmente duraderos. Gracias al rango de temperatura de funcionamiento desde -10 a +70 °C y a la tecnología Opto-ASIC aislada, el codificador rotatorio también puede utilizarse en entornos difíciles.
