Parker presenta una junta de apantallamiento EMI CHO-SEAL de durómetro bajo

Chomerics Division de Parker Hannifin Corporation ha presentado su nueva junta de apantallamiento EMI de durómetro bajo para su uso en aplicaciones electrónicas militares y comerciales. CHO-SEAL 1299 ofrece una dureza inferior (solo 45 Shore A típicamente) que muchas juntas de elastómero conductoras tradicionales, a la vez que proporciona un apantallamiento altamente eficaz y resistencia a la corrosión contra el aluminio.

Se trata de una junta de apantallamiento EMI de elastómetro conductora de electricidad formada por partículas de aluminio plateado pasivado en un adhesivo de fluorosilicona. El nuevo material ofrece un límite de temperatura más alto que la mayoría de las fluorosiliconas conductoras (hasta 200 °C en uso continuo) y es resistente a productos químicos agresivos como el refrigerante de mecanizado, fluidos hidráulicos, aceites minerales y diversos combustibles.

Si bien el CHO-SEAL 1298 anterior se encuentra entre los productos más confiables de Chomerics, el material necesita más potencia para comprimir de la que pueden proporcionar determinadas aplicaciones. La compañía ha desarrollado la nueva junta para proporcionar a los clientes el mismo rendimiento en el que confían en un formato más blando.

Con una dureza de solo 45 Shore A (un 35 % más blando que el CHO-SEAL 1298), la baja fuerza de compresión del CHO-SEAL 1299 lo hace adecuado para aplicaciones de apantallamiento EMI que incluyen módulos de comunicaciones militares, vehículos aéreos no tripulados (UAV), electrónica naval y de a bordo, electrónica portátil y equipos de robótica. Al proporcionar protección contra el ingreso de polvo, humedad y más, el nuevo material compatible con RoHS es innovador para las diversas aplicaciones de dispositivos electrónicos que requieren flexibilidad en el diseño sin comprometer la eficacia del apantallamiento EMI.


Un caso de uso común son las juntas de interfaz del conector. En conectores más pequeños, puede ser especialmente difícil comprimir un material elastómero conductor incluso en pequeñas cantidades debido a la gran potencia que se requiere. El acceso a un material más blando beneficiará a los clientes que se han encontrado con un desafío similar.


Como elastómero de fluorosilicona conductor de electricidad, CHO-SEAL 1299 proporciona un gran apantallamiento EMI en un amplio espectro de frecuencias. Por ejemplo, de acuerdo con el método de prueba MIL-DTL-83528 (apartado 4.5.12), el nuevo material de la junta EMI proporciona una eficacia de protección mínima de 128 dB a 100 MHz (campo E), 102 dB a 500 MHz (campo E), 110 a 2 GHz (onda plana), 122 dB a 10 GHz (onda plana) y 94 dB a 18 GHz (onda plana).

Mientras que la versión heredada ofrece un alargamiento del 60%, CHO-SEAL 1299 puede proporcionar el 100% según el método de prueba ASTM D412. La elongación superior proporciona una mayor flexibilidad y ductilidad, lo que permite que el nuevo material se adapte a superficies irregulares y resista la deformación sin fracturarse. Esta capacidad es fundamental para mantener un sellado y un apantallamiento eficaces contra las EMI y facilita la instalación de la junta.

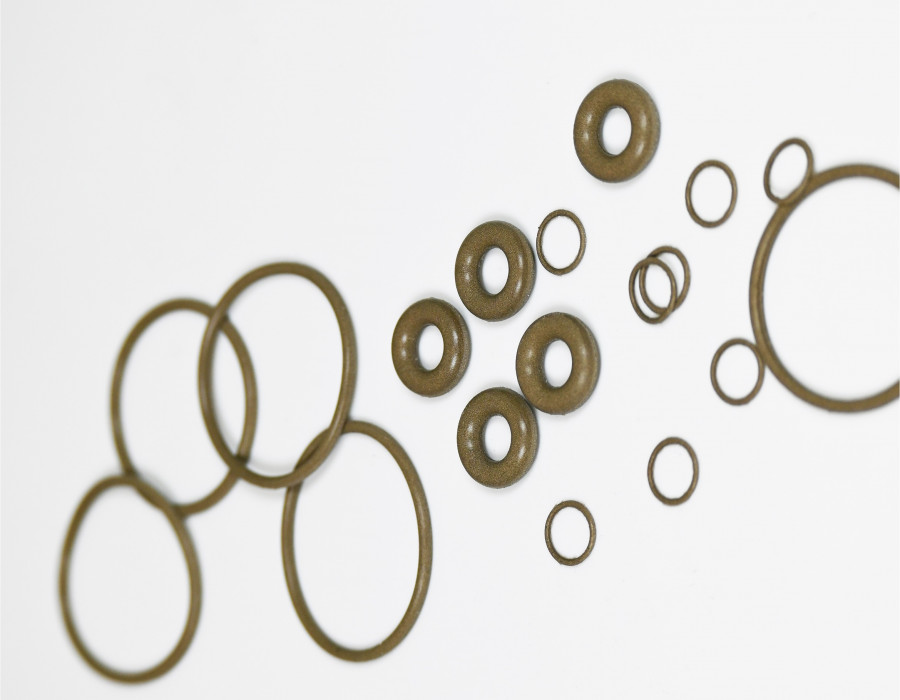

La nueva junta está disponible en formato moldeado, incluidas juntas tóricas, juntas en D o juntas personalizadas. Además, la compañía también proporciona el nuevo material en formato de lámina para juntas cortadas. Las láminas pueden troquelarse con regla de acero, cuchilla X-Y o chorro de agua (no abrasivo) para fabricar piezas de precisión en grandes cantidades. Si es necesario, las láminas pueden suministrarse con un adhesivo acrílico sensible a la presión (PSA) conductor de electricidad para facilitar el proceso de montaje. Además, CHO-SEAL 1299 estará disponible próximamente en perfiles extruidos.
