El nuevo conjunto de cables chainflex ahorra un 35% de costes en los sistemas Top Drive

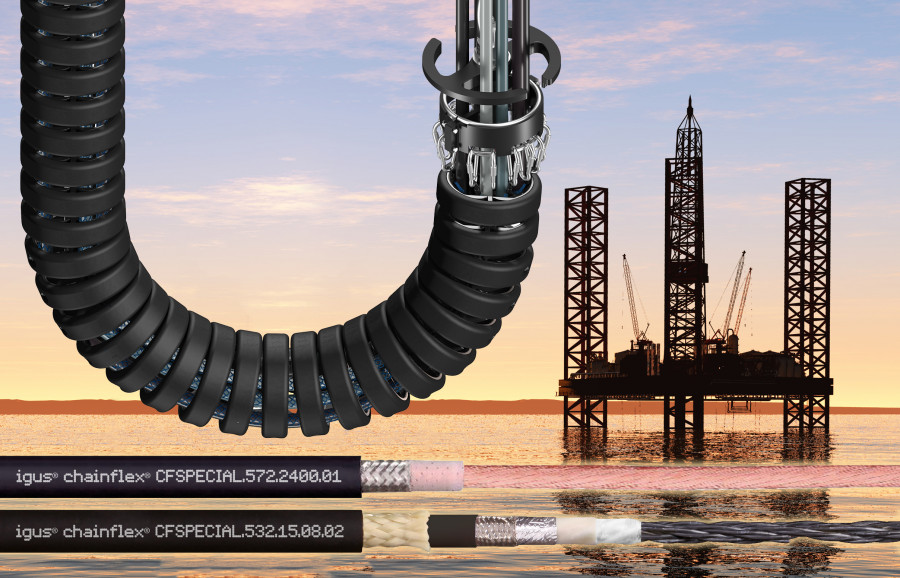

igus ha desarrollado el e-loop como una alternativa a la línea de suministro de energía en equipos de perforación para guiar los cables de forma segura en aplicaciones suspendidas. Los conjuntos de cables destinados a este uso no disponen de ningún sistema de guiado ni radio de curvatura definido y no tienen libertad de movimiento, lo que puede provocar la rotura de los cables. Cuando se realiza el mantenimiento o reparación de los cables de perforación, es necesario reemplazar el sistema completo. El sistema e-loop para movimientos tridimensionales combina las ventajas de una cadena portacables plástica con las de un cordón de tracción de alta resistencia, que absorbe la fuerza de tracción y la transfiere a los terminales. Esta cadena portacables modular tiene un radio de curvatura definido y es resistente a las vibraciones y los golpes gracias a los protectores de poliuretano, por lo que es ideal para su uso en equipos de perforación o excavadoras de rueda de cangilones. Como pareja a la e-loop, igus presenta la serie de cables CFSPECIAL.5.

Todo desde un mismo proveedor

El conjunto de cables para el e-loop consta de siete tipos diferentes de cables: tres cables unipolares de diferentes secciones, un cable de tierra, dos cables de datos y un cable híbrido. La selección se basa en los sistemas Top Drive actuales del mercado y se adapta de manera continua. Además, todos los cables chainflex están disponibles sin cantidad mínima de pedido. Gracias a su disponibilidad como artículo estándar en el catálogo, su producción individual, larga y costosa ya es cosa del pasado. Con el conjunto completo de igus, formado por la cadena, los cables, la confección y la instalación, el cliente se beneficia de la entrega de todos los componentes desde un único proveedor y de la garantía de que todos los componentes están perfectamente adaptados. Su eficacia ha sido certificada en las pruebas realizadas en el laboratorio de pruebas de 3.800 m² de igus. Al mismo tiempo, el sistema de cadena portacables confeccionado con conector reduce el tiempo de aprovisionamiento en casi un 90% y el de montaje en un 68%.

Diferentes versiones

El sistema e-loop está disponible en diferentes tamaños y variantes, como la versión con terminales cada 2 eslabones. El nuevo diseño se utiliza de forma estática, como por ejemplo, en equipos de perforación petroleros para el suministro de energía, desde el mástil hasta el depósito de energía. E-loop también está disponible con ruedas y un módulo de sujeción para que pueda trasladarse fácilmente por el suelo en las instalaciones portuarias. igus ofrece una versión a prueba de caídas, con una protección adicional con un sistema de bloqueo por tornillo, así como una versión con terminales de acero inoxidable.
