RS Components presenta un osciloscopio para la industria y la educación

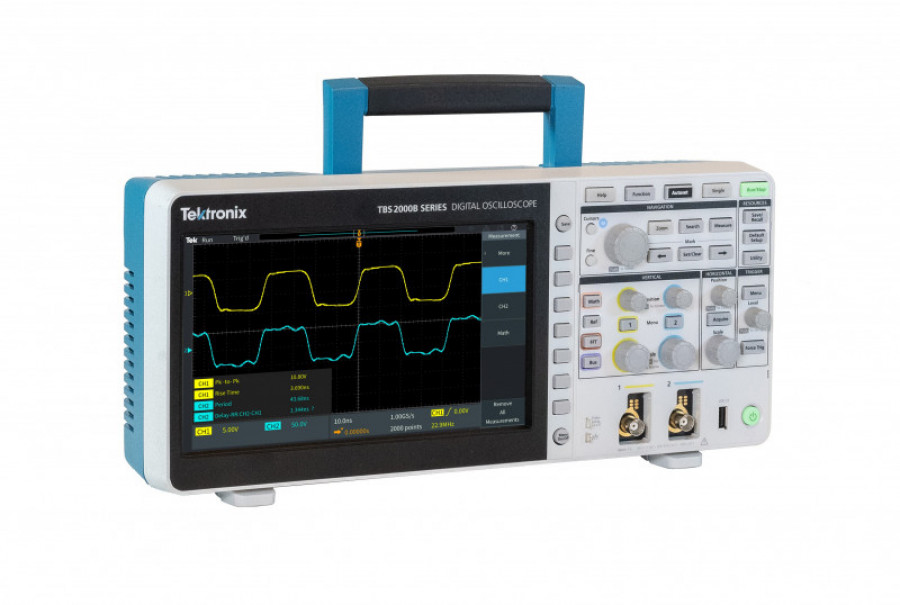

RS Components (RS) presenta los osciloscopios de almacenamiento digital Tektronix TBS2000B, ideales para diseño industrial, mantenimiento y educación. Aún más preciso y asequible que la conocida serie TBS2000, TBS2000B proporciona un ancho de banda de hasta 200MHz, una frecuencia de muestreo de 2 GS/s y una interfaz analógica de bajo ruido.

También ofrecen opciones de ancho de banda de 200MHz, 100MHz y 70MHz, con la posibilidad de actualizaciones de anchos de banda inferiores a superiores. Los modelos están disponibles con dos o cuatro canales analógicos, con frecuencias de muestreo de 2 GS/s en dos canales o 1 GS/s en cuatro canales. Cuenta con una longitud de registro récord de 5 millones de puntos.

Además del modo de muestreo predeterminado, disponen de un modo de detección de pico "peak detect" para identificar los picos, mientras que el modo de promedio "average" ayuda a reducir el ruido en las señales repetitivas. Las señales, los resultados de las mediciones y la información del menú se muestran en una pantalla WVGA en color de 9 pulgadas, nítida y amplia, con 15 divisiones horizontales, para depurar y validar los proyectos de forma rápida, fácil y segura.

El TBS2000B proporciona 32 mediciones automatizadas, seleccionables desde una sola pantalla. Las mediciones están codificadas por colores según la fuente y se muestran en un fondo transparente para que las formas de onda no se oscurezcan.

Nuevas características

Una nueva característica es la lectura del cursor en forma de onda, mientras que una función de zoom permite al usuario desplazarse rápidamente a través de una grabación y hacer zoom para leer los detalles de la señal. La función de búsqueda y marcado "search and mark” permite identificar y marcar eventos de una forma de onda adquirida a lo largo de todo el proceso. En el panel frontal, un botón FFT dedicado acelera el análisis de la forma de onda.

La interfaz de sonda TekVPI de Tektronix soporta sondas de tensión activa y de corriente, con escalado y unidades automáticas, así como sondas BNC pasivas. Los datos como las condiciones de los errores, se envían directamente al osciloscopio para su procesamiento, lo que elimina la compensación y desmagnetización manuales. Los puertos USB 2.0 delanteros y traseros y un puerto Ethernet permiten un almacenamiento de datos rápido y fácil, conexiones de PC y de red. Además, el TBS2000B es el primer osciloscopio de su clase que ofrece capacidad WiFi.

Para uso educativo, el TSB2000B es totalmente compatible con el software de gestión instrumental TekSmartLab y proporciona una función de Courseware que muestra los ejercicios y la guía en la pantalla. Tektronix ofrece 100 ejercicios de laboratorio para descargar. Los profesores pueden desactivar la función de autoajuste, los cursores y las mediciones automáticas para facilitar la enseñanza de los conceptos básicos. Por último, otra nueva característica es la función HelpEverywhere, que proporciona ayuda inmediata al navegar por los menús principales.
