Emerson diseña una válvula de control criogénica para aplicaciones en cajas frías

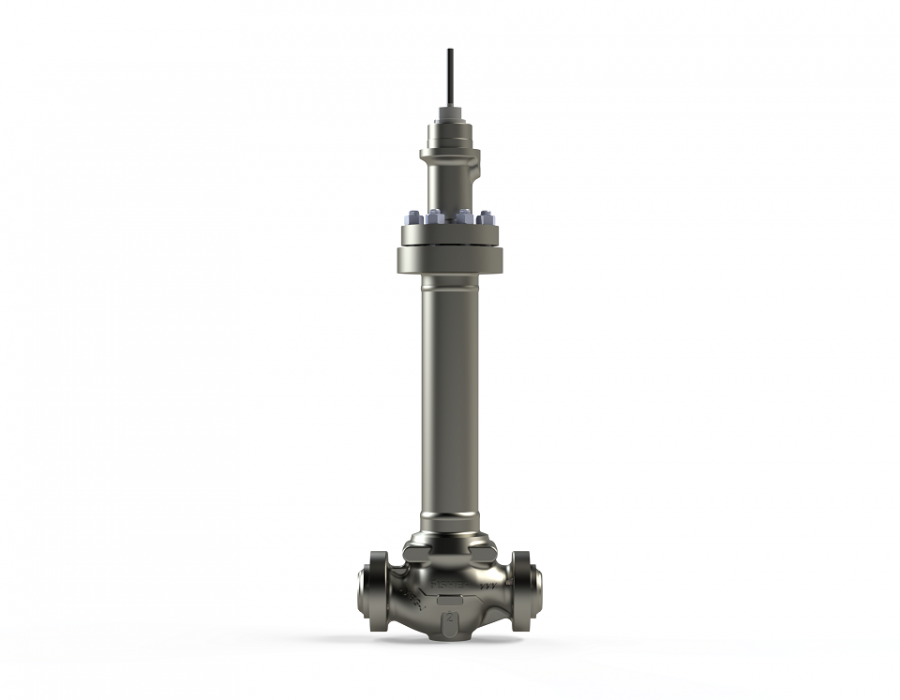

Emerson presenta Fisher IC2, su nueva válvula de control criogénica de entrada superior para aplicaciones en cajas frías de unidades de separación de aire, licuefacción de hidrógeno y producción de GNL. Esta innovación cumple con los requisitos de estos entornos de temperatura extremadamente baja y opera de manera fiable a temperaturas de hasta –269 °C (–452 °F).

Las cajas frías son recintos aislados que albergan equipos criogénicos, como intercambiadores de calor, columnas de destilación, tuberías y válvulas. Operar en estos entornos es complejo debido a las pérdidas de producto y de energía por emisiones, lo que puede afectar la rentabilidad, incrementar los costos de mantenimiento y generar exigencias regulatorias. Para abordar estos y otros desafíos, esta nueva válvula incorpora mejoras criogénicas de alto desempeño, entre ellas una extensión de diámetro de menor calibre y un deflector de flujo.

Sus componentes trabajan en conjunto para minimizar la conducción de calor y, de este modo, reducir la energía necesaria para mantener la temperatura del fluido de proceso, al tiempo que mejoran la sostenibilidad operativa general. El sistema de empaquetadura Fisher ENVIRO-SEAL™ mejorado y el fuelle de la válvula de control IC2 limitan las fugas a un máximo de 100 partes por millón en volumen, lo que cumple o supera los estándares de la Agencia de Protección Ambiental de Estados Unidos (EPA).

Diseño

La válvula ofrece una larga vida útil gracias a sus internos con materiales endurecidos, la empaquetadura ENVIRO-SEAL mejorada y el asiento metal-metal. Cuando se requiere mantenimiento, la válvula IC2 facilita las tareas de servicio mediante características como el diseño de entrada superior, una única tuerca de empaquetadura, un conjunto modular de vástago, un fuelle reemplazable de manera independiente y un obturador y un anillo de asiento intercambiables, con una herramienta especial incluida para retirar el anillo de asiento.

Está clasificada para la clase de presión CL600 y está disponible en tamaños de línea de 1 a 4 pulgadas (DN25 a DN100), con más opciones próximamente.
