Yokogawa Test & Measurement presenta su nueva serie PBDH0400 de sondas diferenciales de alto voltaje y amplio ancho de banda

Yokogawa Test & Measurement Corporation ha lanzado su serie de sondas diferenciales PBDH0400, con un voltaje de entrada máximo de 2000 V y un ancho de banda de frecuencia de 400 MHz. Estas nuevas sondas están diseñadas para proporcionar las mediciones necesarias en el desarrollo de dispositivos de potencia de mayor velocidad de próxima generación, que pueden contribuir al desarrollo de una sociedad sostenible.

Antecedentes del desarrollo

Con el creciente énfasis en las medidas para lograr la descarbonización en todos los sectores de la sociedad, surge la necesidad de aumentar la eficiencia energética de los motores y los inversores utilizados en los sectores de transporte y energía renovable.


Este requisito es crítico en la industria de la electrónica de potencia, donde el aumento de aplicaciones y producción de dispositivos de potencia de próxima generación que utilizan tecnología de carburo de silicio (SiC) requiere mediciones extremadamente precisas de señales de alto voltaje y alta velocidad.


La tarea exige realizar mediciones desde un potencial no conectado a tierra (flotante), lo que hace necesario el uso de sondas diferenciales en lugar de sondas estándar. Por ello, la compañía se dedicó a desarrollar sondas diferenciales de amplio ancho de banda capaces de medir señales de alto voltaje y alta velocidad. Estas nuevas sondas contribuyen a una sociedad más sostenible al mejorar la eficiencia energética.


Características

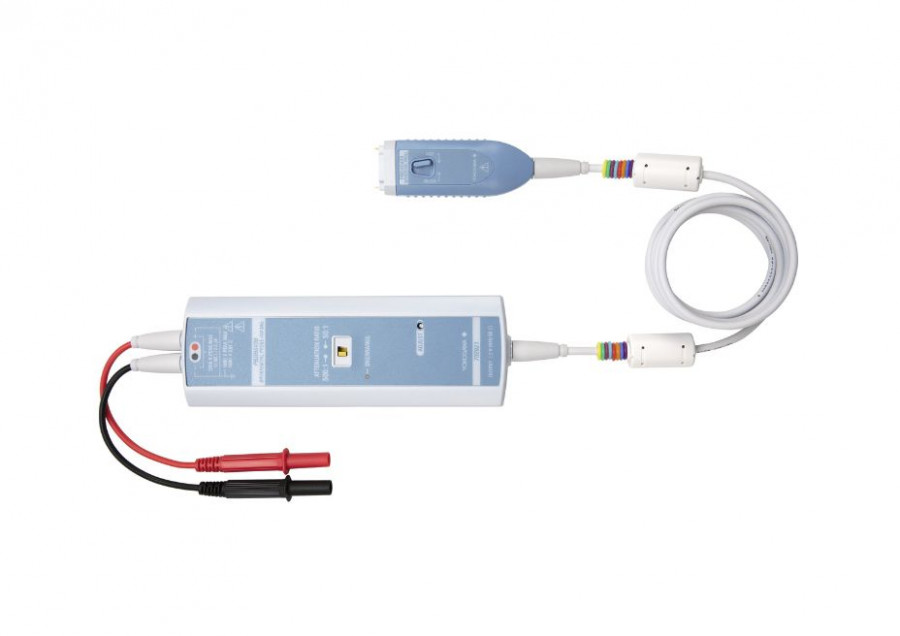

Inicialmente, estarán disponibles dos modelos de la serie PBDH0400: el modelo 702922 con un voltaje de entrada máximo de 2000 V y el modelo 702921 con un voltaje de entrada máximo de 1000 V.

• Medición de alto voltaje y amplio ancho de banda: Para observar con precisión las formas de onda de señales que cambian rápidamente, prevalentes en aplicaciones de vehículos eléctricos (EV) y energía limpia, las sondas diferenciales de la serie PBDH0400 miden voltajes superiores a 1000 V y ofrecen un amplio rango de frecuencia desde CC hasta 400 MHz. Esta capacidad es particularmente beneficiosa para los desarrolladores de inversores de próxima generación, permitiendo la observación precisa de pequeños cambios en las señales de conmutación de alta velocidad. Además, su excelente resistencia al ruido permite la detección de eventos que pueden causar anomalías inesperadas, como picos de onda y oscilaciones.

• Fuente de alimentación automática y ajuste de atenuación: La serie PBDH0400 incorpora la interfaz de sonda de Yokogawa, que reduce costos y espacio de instalación al eliminar la necesidad de una fuente de alimentación externa cuando se conecta a un osciloscopio de Yokogawa. Además, la relación de atenuación de la sonda se ajusta automáticamente a través de la interfaz, lo que permite comenzar las mediciones inmediatamente después de la conexión al instrumento. Al combinar la PBDH0400 con los osciloscopios de 12 bits DLM5000HD o DLM3000HD de Yokogawa, se logran mediciones de formas de onda más precisas.

Mercados principales

• Sistemas electrónicos en vehículos que incluyen inversores y motores.
• Electrónica de potencia, como dispositivos electrónicos, inversores y generadores de energía.
• Sistemas electrónicos domésticos como electrodomésticos y acondicionadores de aire.
• Mecatrónica, incluidos dispositivos industriales.

Aplicaciones

• Evaluación de alta precisión de señales de conmutación de alta velocidad y alto voltaje generadas por dispositivos SiC y transistores bipolares de puerta aislada (IGBT) en inversores para EV.
• Análisis de potencia y confirmación operativa de dispositivos electrónicos basados en SiC y nitruro de galio (GaN).
• Diseño y evaluación de circuitos eléctricos y electrónicos.
• Análisis y prueba de dispositivos industriales, como motores de alta eficiencia, robots y sensores.
