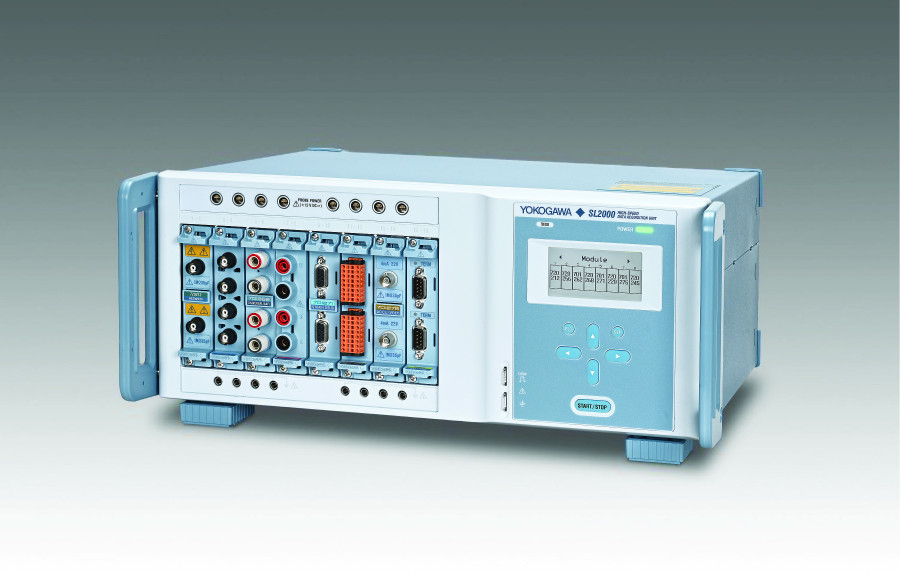

Yokogawa presenta SL2000, su nueva unidad de adquisición de datos de alta velocidad

Yokogawa Test & Measurement Corporation ha dado a conocer su nueva unidad de adquisición de datos de alta velocidad SL2000 de la serie ScopeCorder con una amplia gama de funciones de registro de datos para aplicaciones de evaluación y prueba, incluyendo muestreo y análisis de alta velocidad. Se trata de una plataforma modular que combina las funciones de un osciloscopio de señales mixtas y un registrador de adquisición de datos, y está diseñado para capturar transitorios de señales rápidas y tendencias a largo plazo. Es adecuado para aplicaciones como I+D, validación y resolución de problemas.

El SL2000 se puede utilizar por separado o en combinación con el ScopeCorder DL950, dependiendo de la aplicación. Ofrece un alto nivel de flexibilidad en el manejo de mediciones multicanal. Con la familia de productos ScopeCorder, la compañía ofrece una solución total y multifacética para los mercados de la mecatrónica de alta precisión y la energía eléctrica, que contribuye al avance y desarrollo de nuevas tecnologías y aplicaciones.


Antecedentes

En los cuatro años transcurridos desde que la compañía lanzó al mercado el ScopeCorder DL950, se han producido numerosos avances técnicos en los campos de los vehículos eléctricos (VE), las energías renovables y otros sectores industriales. Hoy en día, existe una necesidad cada vez mayor de poder medir simultáneamente múltiples parámetros y de sistematizar las mediciones mecatrónicas en el desarrollo de productos.


Por ejemplo, en el desarrollo de motores para sistemas industriales y VE, una prueba esencial para comprobar y mejorar un producto es la prueba de durabilidad. Esta prueba lleva mucho tiempo y requiere un instrumento de medida altamente fiable y altas frecuencias de muestreo.

Características principales

- Permite tanto el muestreo de alta velocidad como la medición multicanal.

El SL2000 realiza mediciones multicanal de larga duración mientras analiza con precisión incluso los aspectos más detallados de las formas de onda. Con su función de captura dual, puede realizar mediciones durante largos periodos de tiempo a velocidades de hasta 200 MS/s. Y en situaciones en las que es necesario un posprocesamiento en un PC después de la medición, la unidad principal puede seguir realizando mediciones y cuenta con una función que permite realizar cálculos en tiempo real. Esto reduce el tiempo de ciclo, es decir, el ritmo calculado al que deben salir las unidades terminadas de la línea de producción.

El uso del software de medición integrado IS8000 facilita la realización de las mediciones a largo plazo necesarias para las pruebas de durabilidad, lo que contribuye a mejorar la eficiencia del diseño de los productos y el trabajo de evaluación. Además, la tecnología de medida de aislamiento garantiza la resistencia al ruido necesaria para las pruebas de durabilidad en entornos adversos.

- Compatibilidad con la medida simultánea de una amplia variedad de dispositivos.

Dispone de ocho ranuras (con hasta 32 canales), para las que hay disponibles más de 20 tipos de módulos de entrada que permiten medir señales eléctricas, parámetros de rendimiento mecánico indicados por sensores y señales decodificadas del bus serie del vehículo. Para aumentar el número de canales de medida, se pueden sincronizar hasta cinco unidades SL2000 y DL950.

Principales mercados objetivo

• Transporte (automoción, ferrocarril, aviación, etc.)
• Energía y potencia (energías renovables, ciudades/hogares inteligentes, centros de datos, etc.)
• Mecatrónica, incluidos robots industriales y motores


Aplicaciones

• Pruebas de durabilidad y fiabilidad de componentes y vehículos que requieren altas frecuencias de muestreo y medición simultánea multicanal de señales analógicas y señales de bus a bordo, como CAN y CAN FD.
• Medición y evaluación simultáneas de temperatura, vibración y otras señales mecánicas que cambian relativamente lento, así como señales de control mecatrónicas y otras señales de control de alta velocidad.
• Análisis eléctrico y evaluación de señales de control.
